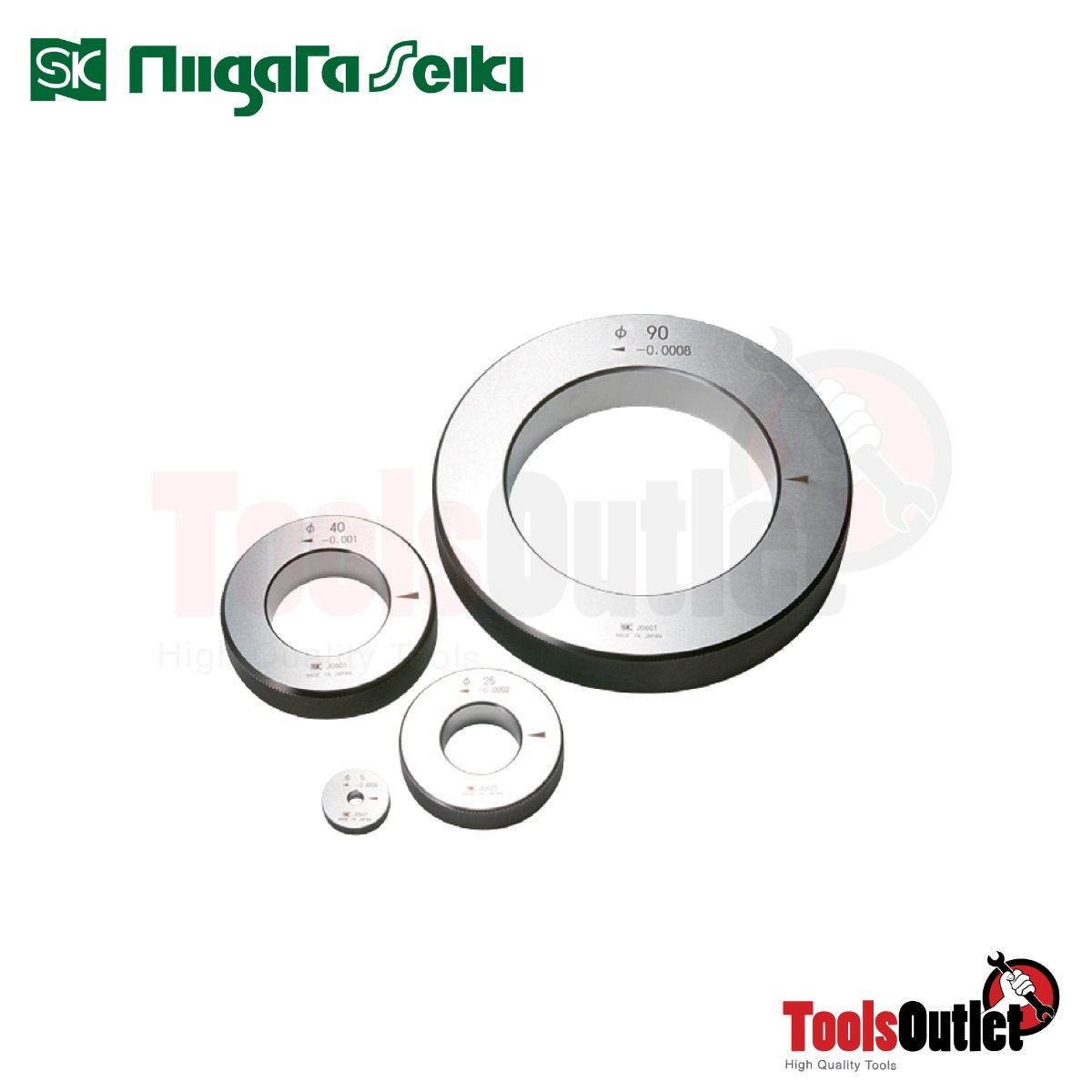

RING GAUGE ริงเกจ SK ขนาด 160.00 มิล

สินค้าหมด
รหัสสินค้า
SK-RING-160
ราคาพิเศษ ฿19,192.00 ราคาปรกติ ฿27,417.14

USE
● As a master ring gauge for "0" adjustment of measuring instruments
such as bore gauge, inside micrometer, dial caliper, etc.
MATERIAL
● Alloy tool steel
FEATURES
●Provided with inspection report

SPECIFICATIONS

Size(mm)

Step(mm)

Out of Roundness(μm)

Diameter Inequality( μm)

Tolerance(μm)

Hardness(HV)

1 to 30 0.1 step 0.5 1.0 ± 1.0

653

772

Over 30 to 50 0.8 1.6 ± 1.5
Over 50 to 60 0.5 step 1.0 2.0 ±2.0
Over 60 to 80
Over 80 to 100
Over 100 to 200 5.0 step 2.0 4.0 ± 5.0

●Surface roughness: Within Ra0.1μm

●Squareness: 0.05 /φ100
●Parallelism: Within 0.015mm

Size(mm) Step( mm)
1 to 50 0.1 step

1.0・1.1・1.2・1.3・1.4・1.5・1.6・1.7・1.8・1.9・2.0・2.1・2.2・2.3・2.4・2.5・2.6・2.7............50.0

Over 50 to 100 0.5 step

50.5・51.0・51.5・52.0・52.5・53.0・53.5・54.0・54.5・55.0・55.5・56.0・56.5・57.0・57.5............100.0

Over 100 to 200 5.0 step

105.0・110.0・115.0・120.0・125.0・130.0・135.0・140.0・145.0・150.0・155.0・160.0・165.0............200.0



Size List                                                                                                                 ※ Reference value

Size
D(mm)

Outside
Diameter
d(mm)

Thickness
B(mm)

Chamfering for
outside diameter
C(mm)※



Chamfering for
inside diameter
F(mm)※

Remarks Weight
 1 to 2.5 22   4 0.4     0.3 Knurled  10g
 Over 2.5 to 5  5  10g
 Over 5 to 10  32  8 0.8  0.5    50g
 Over 10 to 15 38  10  1.2  80g
 Over 15 to 20 45  12  1.0  100g
 Over 20 to 25 53  14   200g
 Over 25 to 32 63  16  1.5  300g
 Over 32 to 40 71  18  2.0        400g
 Over 40 to 50 85  20   600〜700g
 Over 50 to 60 100  24      1.5  0.9〜1.1kg
 Over 60 to 70 112   1.1〜1.3kg
 Over 70 to 80 125   1.4〜1.6kg
 Over 80 to 90 140  1.7〜1.9kg
Over 90 to 100 160  2.3〜2.6kg
Over 100 to 110 180  30 2.4  3.7〜4.1kg
Over 110 to 120 190 35    4.7〜5.1kg
Over 120 to 130 200  5.0〜5.5kg
Over 130 to 140 210  38  5.7〜6.3kg
 Over 140 to 160 230 40     6.6〜8.2kg
Over 160 to 180 260  2.0  8.6〜 10kg
Over 180 to 200 280  9.4〜 11kg
ข้อมูลเพิ่มเติม
ยี่ห้อ เครื่องมือวัด SK Niigata Seiki
